Plaats van herkomst: | China |
Merknaam: | BELIEVE INDUSTRY COMPANY |
Certificering: | ISO; CE |
Modelnummer: | Beli-CT600 |
Min. bestelaantal: | 1 reeks |
---|---|
Prijs: | Based on customers' requirement |
Verpakking Details: | Standaard Zeewaardige Verpakking |
Levertijd: | 60 - 75 dagen |
Betalingscondities: | T/T, L/C |
Levering vermogen: | 45 reeksen per kwart |
Machinetype: | Wals het vormen van machine koud | Kabel Tray Web Width: | 100mm tot 600mm |
---|---|---|---|
Kabel Tray Height: | 35mm tot 100mm | Aandrijvingssysteem: | Elektrische motoraandrijving via ketting |
Controlesysteem: | PLC controlesysteem | Scherp Systeem: | Hydraulisch scherp systeem; pre-cutting |

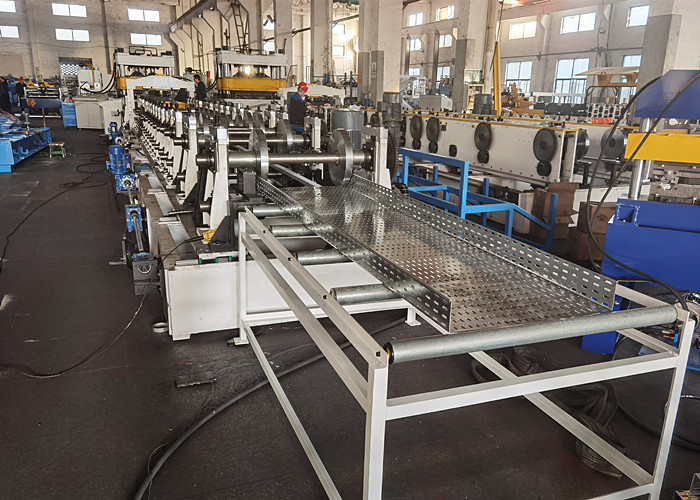

Aangepast Broodje die Gegalvaniseerd/Poeder Met een laag bedekte Machine voor Hot-dip vormen Staal Geperforeerde Kabeldienbladen
De kabeldienbladen worden gebruikt om elektrokabels voor machtsdistributie en mededeling te steunen. Geloof de ontwerpen en de vervaardigingbroodje van het de Industriebedrijf vormt machines om van de de dienbladenladder van de kanaalkabel de kabeldienbladen en verwante producten voor kabelbeheersysteem te produceren.
Gebaseerd op de eis van klanten, maken wij machine om kabeldienbladen met 75m, 100mm, 150mm, 200mm, 300mm, 400mm, 500mm, 600mm breedte en 35mm, 60mm, 85mm, 100mm, 150mm hoogte te produceren. De grondstof kan zijn rollformed is 0.8mm1.5mm dikke gegalvaniseerde staalrollen.
Belangrijkste onderdelen van Gehele Lijn
Nr. | Belangrijkste onderdelen | Beschrijving | Qty |
1. | Decoiler | 8Ton hydraulische decoiler | 1 reeks |
2. | Nivellerende Eenheid | 9-rol nivelleerder | 1 reeks |
3. | Ponseneenheid met Servovoeder | Hydraulische ponseneenheid | 1 reeks |
4. | Hydraulische Scherpe Eenheid | Pre-cutting voor alle grootte van kabeldienbladen | 1 reeks |
5. | Broodje die Eenheid vormen | Het automatische ontwerp van de breedteaanpassing | 1 reeks |
6. | Eindlijsten | Unpoweredtype voor gebeëindigd steunen - producten | 2 PCs |
7. | Elektrisch Controlesysteem | voor ponsen, voor & broodje die vormen zich snijden | 2 reeksen |
8. | Hydraulisch Systeem | voor ponsen, voor knipsel | 2 reeksen |
Het gehele proces van het lijnwerk: rollen het afwikkelen zich -- het materiële nivelleren -- het servo voeden -- ponsen op vereiste gaten en groeven wordt gebaseerd die -- pre-cutting - broodje het vormen zich -- eindproduct
Hoofd Technische Parameters
1. Het hoofdmateriaal kan worden gebruikt: de gegalvaniseerde staalrollen, kleur bedekten staalrollen met een laag
2. Materiële dikte: dikke 0.82.0mm
3. Broodje die stappen vormen: 18 stappen
4. Hoofdmacht die voor broodje vormen zich: 11KW * 2
5. Materiaal van rollen: GCR15, het doven behandeling, HRC58-62
6. Materiaal van schachten: 40Cr, 80mm in diameter, HB220-260
7. Scherp type: hydraulisch pre-cutting type
8. Materiaal van scherpe bladen: Cr12Mov, HRC58-62
9. Ponsentype: hydraulisch ponsen, 0-30 keer per minuut regelbaar
10. Materiaal van ponsenvormen: SKD11, gedoofde HRC58-62
11. Controlesysteem: PLC controlesysteem
12. Breedteaanpassing: de roltribunes bewegen zich elektrisch om het hiaat tussen rollen te veranderen voor het veroorzaken van verschillende breedten
De steekproeven van het kabeldienblad voor verwijzing:
Als u meer machinedetails nodig hebt, gelieve ons te contacteren.
Contactpersoon: Mr. Darren Mao
Tel.: +86 186 16927760
Fax: 86-510-8827-9556
