Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Toepassing: | Voor het Produceren van 100300mm Brede Kabeldienbladen | De breedte past aan: | automatisch pas aan |
---|---|---|---|
Control System: | PLC besturing systeem | Drive System: | Elektrisch gedreven via ketting |
Snijsysteem: | Hydraulisch scherp systeem | Voeding: | 380V, 50Hz, 3Ph |

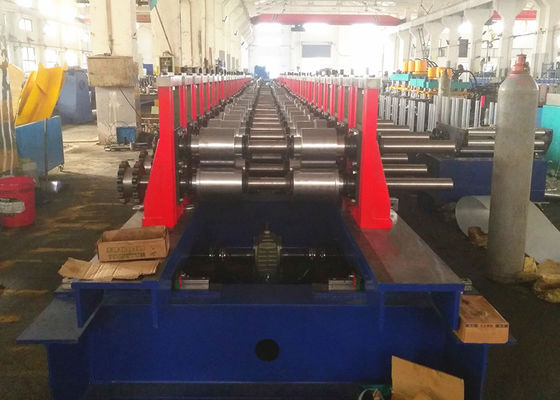

100300mm Rollforming van het Kabeldienblad Machine, de Geperforeerde Productielijn van het Kabeldienblad
Beschrijving

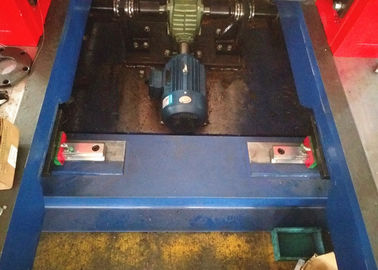

Deze rollforming van het kabeldienblad lijn wordt ontworpen en voor het produceren van 100mm tot 300mm brede kabeldienbladen vervaardigd. Het hoofdmateriaal kan gevormd broodje zijn is hete onderdompeling galvanizsed staalrollen, pre-gegalvaniseerde staalrollen en roestvrij staalrollen met de dikte van 1.02.5mm. Elke kant van de roltribunes is geïnstalleerd op een gemeenschappelijke basis die zich automatisch binnen en uit door de lineaire gids kan bewegen, dus is het gemakkelijk voor gebruikers om de afstand tussen rollen het produceren van kabeldienbladen met verschillende afmetingen aan te passen.
Standaardeigenschappen
Het werk Proces
Staalrol het afwikkelen zich-het >material nivelleren->punching gaten en patronen->rollformed aan gewenste secties-het >cutting->finalproducten
Belangrijkste onderdelen van Gehele Lijn
1. 5Ton Decoiler -- Handdecoiler of hydraulische decoiler is afhangt van de eis van cliënten
2. Nivellerende Eenheid -- Wanneer de materiële dikte meer dan 1.5mm is, rusten wij een nivellerende eenheid voor goede vlakheid van de materiële oppervlakte uit
3. Hydraulische Ponseneenheid -- De ponsenvormen hangen van de gaten af, vereisen de groeven en de patronencliënten

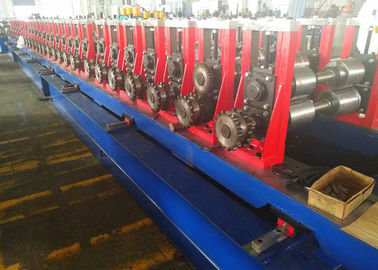

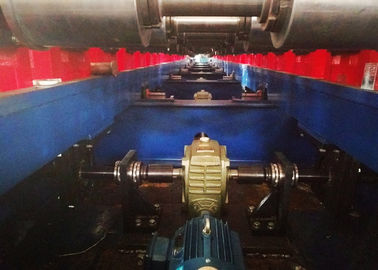

4. Rollforming Eenheid -- De afstand tussen rollen kan gemakkelijk zijn aanpast, diven de ketting

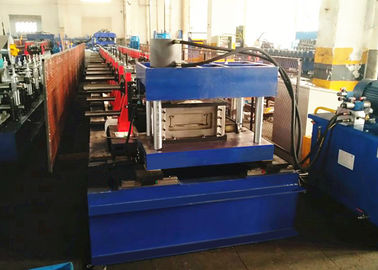

5. Hydraulische Scherpe Eenheid -- Snijdend na broodje dat, einde-aan-besnoeiing type vormt zich
6. Eind dat Lijsten ontvangt -- Het ontvangen rollformed kabeldienbladen na knipsel aan vereiste lengte
7. Elektrisch Controlekabinet -- Touch screen samen met knooptype voor verrichting
8. Hydraulische Staion -- Aanbiedingsmacht voor ponsen en knipsel
Gedetailleerde Specificaties
Punt | Specificaties | |||
A | Relevante informatie | 1. | Grondstof | Hete onderdompelings gegalvaniseerd staal, pre-Gegalvaniseerd staal, Roestvrij staal |
2. | Materiële Dikte | 1.02.5mm | ||
3. | Materiële Sterkte | 235-345Mpa | ||
B | Machinespecificatie | 1. | Machinelengte | Ong. 15m |
2. | Machinebreedte | Ong. 1.5m | ||
3. | Machinehoogte | Ong. 1.2m | ||
C | Technische Beschrijvingen | 1. | Rolposten | 26 posten |
2. | Hoofdmacht | 15kw * 2 voor zich broodje het vormen | ||
3. | De breedte past Macht aan | 1.5kw * 2 | ||
4. | Hydraulische Macht | 7.5kw voor ponsen en knipsel | ||
5. | Schachtmateriaal | 40Cr met 110mm in diameter, oppervlakte met geplateerd chroom | ||
6. | Rolmateriaal | GCr15 met vacuümthermische behandeling, oppervlakte met verchroomd geplateerd |
Voor meer machineinformatie, gelieve ons te contacteren.
