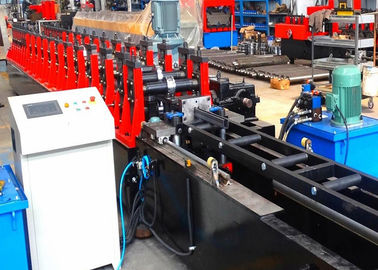

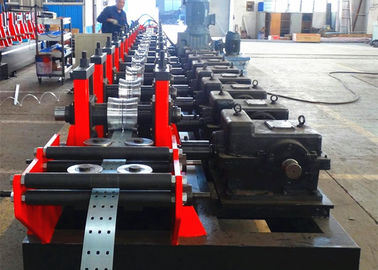

Het Kanaalbroodje die van de metaalstut Machine vormen, Vroegere Broodje van het Versnellingsbak het Gedreven Kader

Het Kanaal die van de metaalstut Rollformer-Lijn met Versnellingsbakaandrijving ontwerpen

  Korte Beschrijving

Dit metaalbroodje die machine vormen is beschikbaar voor het veroorzaken van zowel duidelijke als ingelaste stutkanalen met de afmeting van 41 x 41mm. Het hoofdmateriaal kan gevormd broodje zijn is pre-gegalvaniseerde staalrollen en de rollen van het hete onderdompelingsstaal. De gehele lijn is een ononderbroken productielijn met inbegrip van rollen die, het materiële nivelleren, ponsengroeven, walst zich het vormen en het snijden koud afwikkelen zich.

Machineeigenschappen

• H basis van de straal de staal gelaste machine met de tribunes van de gietijzerrol.
• Van de machinebasis en rol de tribunes worden verwerkt door CNC de machine van het brugmalen voor hoge precisie.
• De gehele lijn wordt gecontroleerd door PLC controlesysteem.
• Elektrisch gedreven via versnellingsbak.
• Servo het vliegen scheiding voor high-volume productie.
• Hoge snelheid en van de hoge die precisiemacht pers voor ponsengroeven vóór zich broodje het vormen wordt uitgerust.
• Goede vlakheid en eerlijkheid van eindproducten.
• Hoge graad van scherpe nauwkeurigheid met lage braam.

De meeste Essentiële Parameters

1. De rol kan Gevormd Broodje zijn: de pre-gegalvaniseerde rollen, hete onderdompeling galvaniseerden rollen, roestvrij staalrollen 2. Roldikte: maximum 2.5mm 3. Gehele Lijnsnelheid: 15-20m/min (lijnsnelheid met inbegrip van het nivelleren, ponsen, en broodje die snijden vormen zich) 4. Rolposten: 20 staions 5. Hoofdmacht die voor Broodje vormen zich: 45kw 6. Hydraulische Macht: 7.5kw 7. Capaciteit van Machtspers: 80Ton

  Gehele Rollformer-Lijncomponenten

Alle gekochte delen worden geselecteerd uit beroemde lokale merken of uit internationale beroemde merken als verzoek. Zoals Siemens, de elementen van Mitsubishi Electric, het lager van NSK, SKF-, enz.

Geloof het de Industriebedrijf ook economische machineontwerpen met perfecte prestaties heeft. De eindproducten zijn ook met goede kwaliteit, is het hoofdverschil productieeffeciency kan lager een beetje zijn.

Machinelay-out
