Plaats van herkomst: | China |
Merknaam: | BELIEVE INDUSTRY COMPANY |
Certificering: | CE |
Modelnummer: | BELI-REEKS |
Min. bestelaantal: | 1 set |
---|---|
Prijs: | USD 25,000 - USD 35,000 per set |
Verpakking Details: | De hoofd naakte verpakking van het machinedeel, het elektrische kabinet en de hydraulische post zijn |
Levertijd: | 55 tot 60 dagen |
Betalingscondities: | 30% TT als vooruitbetaling, 70% TT na controleren en keuren vóór verzending automatisch goed |
Levering vermogen: | 60 reeksen per kwart |
Functie: | Gebruikt om de tegels van het metaaldak te produceren | Control System: | PLC besturing systeem |
---|---|---|---|
lijnsnelheid: | 68m/min | Rolmateriaal: | kleur stalen spoelen |
Materiële Dikte: | 0.30.8mm | Rolposten: | 17 posten |
Hoog licht: | Koud walsen vormmachine,Rolvormen Apparatuur |

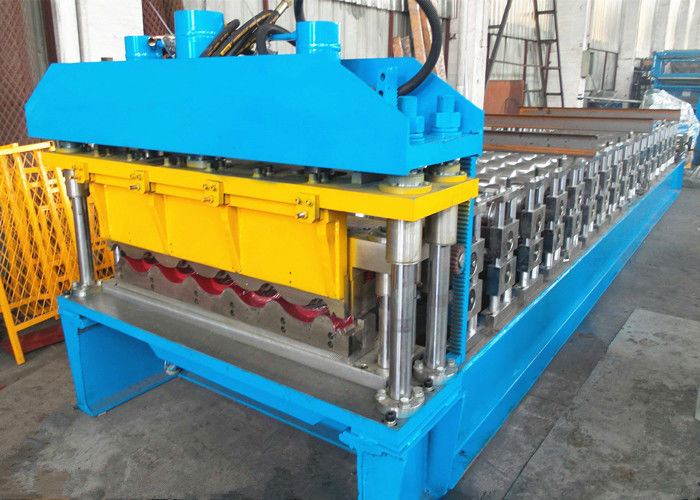

De Tegelcnc van het metaaldak Broodje die Machine voor 0.30.8mm Dikte vormen
Beschrijving
Gebruikt aan het produceren van de bekledingspanelen van het de vormdak van de metaaltegel, is dit broodje die van de daktegel lijn vormen hoogst het automatische combineren koudwalst zich samen het vormen, ponsenpers, knipsel en automatische controletechnologie. De gehele lijnsnelheid kan tot 6-8m/min. bereiken.
Gecontroleerd door PLC controlesysteem, is deze machine van hoge automatisering en gemakkelijke verrichting. Slechts 1 of 2 arbeiders kunnen de verantwoordelijkheid voor de gehele productielijn goed nemen. De gebruikers moeten slechts productiehoeveelheid, scherpe lengte en andere vereiste gegevens invoeren over het touche screen, dan zal de machine beginnen automatisch te werken.
De het gehele Proces en Belangrijkste onderdelen van het Lijnwerk
Rollading op decoiler--rol het afwikkelen zich--het binnengaan in de het voeden gids--broodje die zich aan vereist profiel vormen--dringende tegelstappen--het snijden aan gewenste lengte--eindproductoutput
Nr. | Belangrijkste onderdelen | Hoeveelheid | |
1. | 5Ton Decoiler (Hand of Hydraulische men is facultatief) | 1 reeks | |
2. | Broodje die Machine vormen | Ingang het Voeden Gids | 1 reeks |
Broodje die Posten vormen | |||
Ponsen en Scherp Apparaat | |||
3. | De Lijst van de outputsteun | 2 reeksen/3 reeksen | |
4. | Elektrisch Controlekabinet | 1 reeks | |
5. | Hydraulische Post | 1 reeks |
Machinevoordelen
Ben overeenstemming met de dimensionale behoefte van de cliënten aangeboden van de profieltekening; eis nauwkeurigheid van scherpe lengte; goede kwaliteit van afgewerkt productoppervlakte zonodig.
Het geïntegreerde ontwerp van ponsen en scherpe eenheid vervangt vroeger ontwerp van twee gescheiden delen. Het betere machineontwerp met compacte bouw kijkt eenvoudiger en elegent. Met de vermindering van gehele machinelengte, vloeroppervlak wordt het bezetten verminderd.
Strikte kwaliteit op elke procedure om van, en machine grondstof te vervaardigen die verwerken testen selecteren. Machine het manifacturing is met nationale norm in overeenstemming van koudwalst het vormen van de industrie.
Relevante informatie en Technische Beschrijvingen
Rolrelevante informatie | Rolmateriaal | PPGI-rollen, gegalvaniseerde staalrollen |
Materiële Dikte | 0.30.8mm | |
Materiële Breedte | 1250mm | |
Opbrengststerkte | 235-345Mpa | |
Decoiler/Uncoiler | Type | Hydraulische decoiler |
Ladingscapaciteit | 5000kg | |
Uitbreidende Waaier | 480520mm | |
Broodje die Machine vormen | Rolposten | 17 posten hangen van specifiek profiel af |
Hoofdmacht | 7.5kw | |
Het vormen van Snelheid | 15m/min | |
Aandrijvingsmotie | door kettingoverbrenging | |
Schachtmateriaal | 40Cr | |
Schachtdiameter | 75mm | |
Rolmateriaal | ASTM 1045 | |
Ponsen en Scherp Apparaat | Type | Hydraulisch ponsen en knipsel |
Hydraulische Macht | 7.5kw | |
Lengtetolerantie | ±0.5mm/10m | |
Lengte het Meten | Codeur het meten | |
Elektrisch Controlesysteem | PLC | Panasonic/Mitsubishi |
Frequentieomschakelaar | YASKAWA | |
Touch screen | MGCS | |
Codeur | Omron | |
Bewerkingstype | Touch screen + Knoop |
Profieltekening en Eindproductsteekproef
