Thrie - het Broodje die van de de Wegvangrail van het Straalprofiel Machine vormen, Vroeger Vangrailbroodje

De WegVangrail Rollformer van de Versnellingsbakaandrijving voor Thrie-Straalprofiel

  Beschrijving

Deze machine is beschikbaar voor het produceren van de panelen van de de wegvangrail van het thrie-straalprofiel. Het hoofdmateriaal kan vroeger broodje zijn is 2,0 tot 3.0mm gegalvaniseerd staalrollen en roestvrij staal, is enz. die snelheid vormen rond 12-15m/min en de lijnsnelheid is ong. 8m/min met ponsen en knipsel.

Machineeigenschappen

• Met PLC controlesysteem

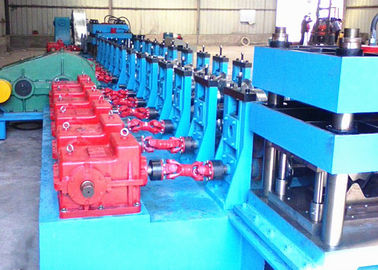

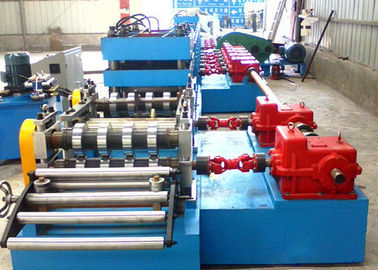

• Elektrisch gedreven via versnellingsbak
• H basis van de bea de staal gelaste machine met de tribunes van de gietijzerrol
• Het vormen van snelheid kan 12-15m/min bereiken
• 40Cr stevige schachten met 110mm diameter

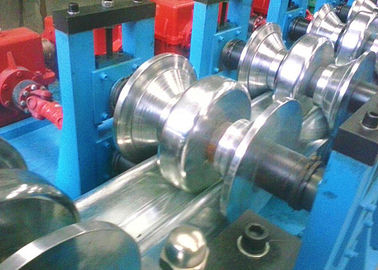

• GCr15 gaan de rollen vacu5um thermische behandeling en met geplateerd Chrome

  Hoofdspecificatie

  Belangrijkste onderdelen en Gehele Lijnlay-out

1. 5Ton Uncoiler: voor het houden van en het afwikkelen van de rol

2. Ingangsgids: vermijd materiële afwijking

3. Nivelleerder: verzeker goede vlakheid van het materiaal vóór zich ponsen en broodje het vormen

4. Ponseneenheid: ponsengaten op het vangrailpaneel zonodig

5. Rollformer: broodjesvorm het blad in vereist profiel

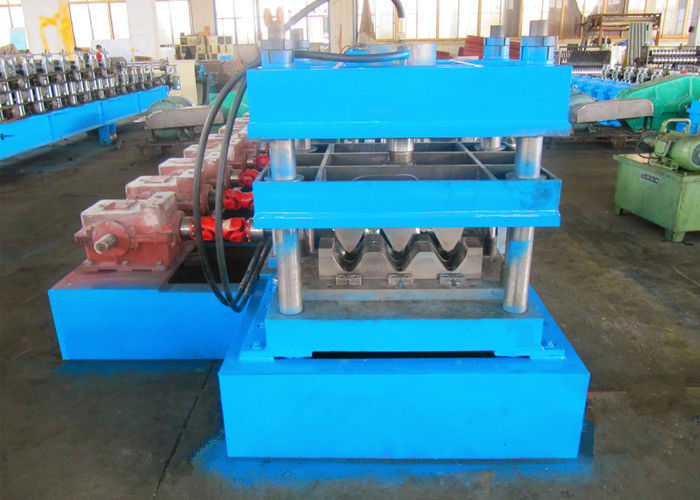

6. Het snijden: besnoeiing gevormde vangrailpanelen in bepaalde lengte

7. De looppas dient uit in: ontvang eindproduct wanneer het het scherpe apparaat weggaat vermijden neer dalend

8. Controlesysteem: PLC controlesysteem

9. Hydraulische post: aanbiedingsmacht voor ponsen en knipsel

Het werkproces: staalrol het afwikkelen zich--het voeden en het leiden--het nivelleren--ponsen--broodje het vormen zich--het snijden--eindproduct

  Eindproduct van Thrie-het Comité van de Straalvangrail
