CZ100 - 300 Purlin Broodje die Machine Automatisch Regelbaar Type vormen

CZ100-300 de Verandering van CZ Purlin over Rollforming Lijn met Automatisch past aan

  Beschrijving

De purlin van CZ productiemachine kan zowel EEG-Vorm als zed-Vorm veroorzaken purlins aanpast langs de richtingen van de rollen. Beide kanten van roltribunes kunnen zich binnen en uit door de lineaire gids automatisch voor broodje bewegen die purlins zich met veranderlijke afmetingen van C100, C150, C200, C250, C300, Z100, Z150, Z200, Z250 en Z300 vormen.

Het werk Proces

Staalrol die op decoiler uploaden--rol het afwikkelen zich--het materiële nivelleren--pre-slaat gaten--pre-cutting het materiaal in vereiste lengte--broodje die zich in de vorm van C vormen of z---outputeindproducten

  Machineeigenschappen

• Panasonic-PLC automatische controlesysteem
• Kan materiële dikte van 1.5mm tot 3.0mm en maximumdikte tot 4.0mm in werking stellen
• Elektrisch gedreven via ketting en tand
• Hydraulische pre-slaat en pre-cutting apparaat
• H de basis van de straalstaal gelaste machine en gietijzerroltribunes
• Alle rollen worden gemaakt van materiële GCr15 met hoge weerstand en met 0.05mm dikte verchroomd

  Tekening en Metingen

  Hoofd Technische Specificaties

1. Het materiaal kan Gevormd Broodje zijn: koolstofstaalrollen, gegalvaniseerde staalrollen

2. Materiële Dikte: 1.5mm tot 3.0mm

3. Materiële Sterkte: 235Mpa aan 345Mpa

4. Controlesysteem: PLC controlesysteem

5. Aandrijving: via ketting en tand

6. Rolposten: 20 posten volgens specifieke profielen

7. Het vormen van Macht: 15kw

8. Het vormen van Snelheid: 12-15m/min; De lijnsnelheid is ong. 6-8m/min

9. Hydraulische Macht: 7.5kw

10. De grootte past Macht aan: 1.5kw * 2

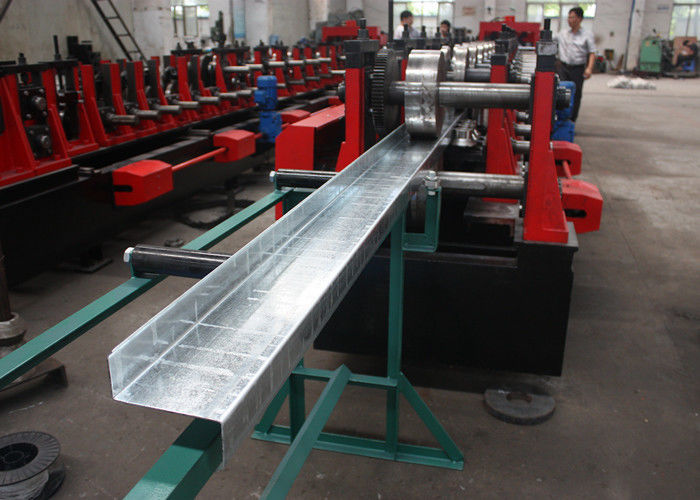

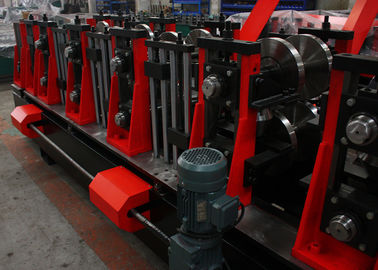

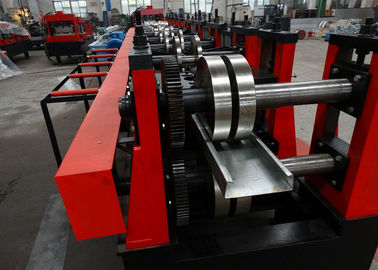

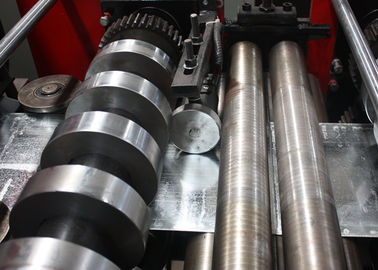

  Lay-out en Gedetailleerde Beelden van Rollforming van CZ Purlin Lijn
